Mécanisme plaqué de métal de disjoncteur de vide, mécanisme moyen de tension

Chine Ningbo Tianan (Group) Co.,Ltd. certifications
Chine Ningbo Tianan (Group) Co.,Ltd. certifications
Je suis en ligne une discussion en ligne

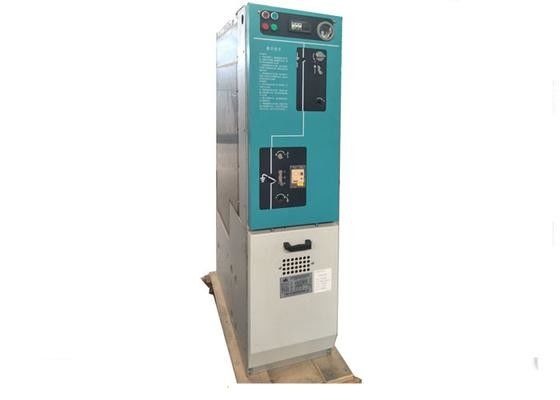

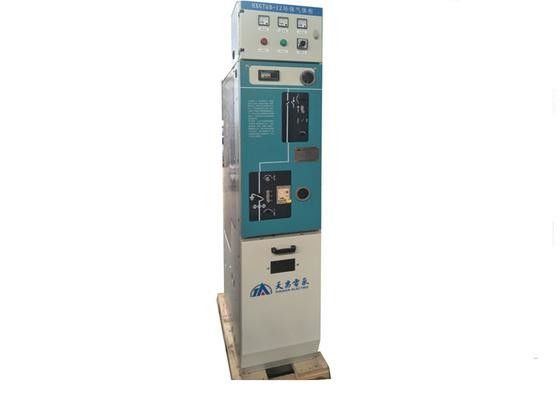

Mécanisme plaqué de métal de disjoncteur de vide, mécanisme moyen de tension

Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear
Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear

Image Grand :  Mécanisme plaqué de métal de disjoncteur de vide, mécanisme moyen de tension

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Tianan Electric
Certification: IEC62271-220,JB/T3855-2008,GB16926-2009
Numéro de modèle: XGN58 (HXGT6A) - 12
Conditions de paiement et expédition:
Quantité de commande min: 1unit
Prix: Pending
Détails d'emballage: CAS EN BOIS
Délai de livraison: 45 jours de travail
Conditions de paiement: T/T, L/C, D/P, Western Union, MoneyGram
Capacité d'approvisionnement: 2000units par an
Description de produit détaillée
porte de coffret: plat d'alliage-acier clôture: plaque d'acier inoxydable
Courant évalué de barre omnibus: 630/1250A Taux annuel de fuite du gaz SF6: ≤0.2%
Mettre en évidence:

les gis intoxiquent le mécanisme isolé

,

mécanisme moyen de tension

Gaz - métal d'isolation - mécanisme inclus/mécanisme disjoncteur de vide



Aperçu

Le mécanisme est un genre d'appareil composé qui scelle tous les circuits principaux dans une clôture en métal et prend le gaz SF6 en tant que milieu de s'éteindre et d'isolation d'arc. Il convient à l'alimentation d'énergie de réseau d'anneau et le double rayonne l'alimentation d'énergie dans le réseau d'alimentation d'énergie de 10kV système mv. Il est également employé dans l'alimentation d'énergie terminale. En raison de l'utilisation de l'alimentation d'énergie de réseau d'anneau augmente la fiabilité de l'alimentation d'énergie, il est particulièrement employé aux usines minérales, secteur de résidence, écoles, parcs, et ainsi de suite pour la distribution d'énergie et le contrôle. En outre, en raison de sa connexion et installation commodes, petit volume, il est également employé dans la sous-station en tant qu'équipement à haute tension de côté primaire.



Notes pour l'ordre

1. Nombre important et ligne simple diagramme systématique, diagramme de plan de connexion de disposition ;

2. Schéma de principe de circuit secondaire, diagramme terminal de disposition (sans diagramme terminal de disposition, il sera pris par les spécifications du fabricant) ;

3. Des spécifications et le type de câble et d'arrêt de câble devraient être confirmés en passant commande ;

4. Si le mécanisme est employé dans l'environnement spécial, le client devrait être en pourparlers avec le fabricant en passant commande ;

5. Si les pièces de rechange ou les accessoires sont dans le besoin, le client devrait fournir son nom et quantité.



Article unité Paramètre
Tension évaluée Kilovolt 12,24
Courant évalué de barre omnibus A 630,1250
Courant évalué A 630
Fréquence évaluée 1min Hertz 50/60
Courant à court terme évalué de tenue KA 20/4,25/2
Courant maximal évalué de tenue KA 50,63
Court-circuit évalué faisant le courant KA 50,63
Courant évalué de mécanisme de charge avec le fil de fusible A 100

Court-circuit évalué cassant le courant



fusible KA 31,5
Disjoncteur KA 20,25
puissance 1min
tenue de fréquence
tension

(entre phases/phase-à-terre/abîme)



Kilovolt 42/48,65/79
tension de choc de foudre
tension de tenue
(valeur de crête)
(entre phases/phase-à-terre) (entre phases/phase-à-terre Kilovolt 75/85,125/145
Résistance de circuit Mécanisme de charge μΩ 130
Armoire composée d'appareil (ne pas inclure la résistance de fusible) μΩ 250
  Armoire SF6 de disjoncteur μΩ 140
Pression de gaz SF6 évaluée
(pression 20ºC indiquée)
MPA 0,04
Taux annuel de fuite du gaz SF6   ≤0.2%
Catégorie de protection (clôture remplie par gaz)   IP67
