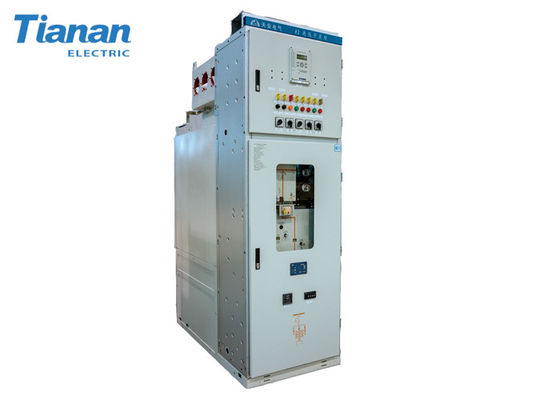

MV C-GIS SF6 Gas Insulated Switchgear Compact Switchgear 12kV ~ 36kV 2500A 31.5kA pour les installations industrielles

Image Grand : MV C-GIS SF6 Gas Insulated Switchgear Compact Switchgear 12kV ~ 36kV 2500A 31.5kA pour les installations industrielles

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Tianan Electric
Certification:	XIHARI
Numéro de modèle:	XGN49

Conditions de paiement et expédition:

Quantité de commande min:	1 UNITÉ
Détails d'emballage:	paquet standard d'exportation
Délai de livraison:	60 jours
Conditions de paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	500 unités/année

Contact

Description de produit détaillée

Tension:	12/24/36kV	Actuel:	630 ~ 2500A
Isolation:	Gaz SF6	Altitude:	Jusqu'à 5000 m
Protection:	IP65	Durée de vie:	30 ans
Mettre en évidence:	mécanisme plaqué de métal , mécanisme moyen de tension

Les équipements de commutation isolés par gaz à tension moyenne

12 kV ~ 36 kV 2500A 31,5 kA Compact GIS Commutation pour les sous-stations de transformateurs, les usines industrielles et les applications d'infrastructure

Vue d'ensemble du produit

Ce dispositif de commutation isolé par gaz répond à des exigences strictes en matière de sécurité d'exploitation, de sécurité du personnel, de fiabilité opérationnelle, d'empreintes plus petites et de maintenance réduite.Conçu conformément aux normes IEC 62271-200 avec des composants primaires répondant aux normes internationales pertinentes. Accueille des disjoncteurs sous vide (VCB) de haute performance testés selon la norme IEC 62271-100.

Principales caractéristiques

Développé à l'aide d'une technologie de pointe de Toshiba Co., Ltd.
Excellente performance d'isolation avec une taille compacte utilisant du gaz SF6 comme milieu d'isolation
Des performances de rupture fiables avec un disjoncteur sous vide pour l'extinction d'arc et un mécanisme de fonctionnement de ressort de longue durée
Haute fiabilité avec une conception de carrosserie scellée non affectée par les conditions extérieures
Conception d'une structure sûre avec des dispositifs indépendants de libération de pression pour une protection interne contre les défaillances
Équipement fiable de "prévention à cinq" avec blocage mécanique et électrique
Facilité d'installation avec des connexions externes à barres d'arrimage isolées solides
Salle de câbles spacieuse pour une installation pratique

Spécifications 36 kV / 40,5 kV

Nom de l'article	Unité	Paramètre technique
Voltage nominal	KV	36 à 40.5
Niveau d'isolation nominale	-	1 min fréquence de puissance résiste à la tension: 70-95 kV
L' éclair résiste à la tension	-	170 à 185 kV
Courant nominal	Une	630, 1250, 2000, 2500
4s temps de résistance à court courant	KA	25, 31.5
Résistance au courant de pointe nominale	KA	63, 80
Pression de travail nominale	MPa	0.05
Taux annuel de fuite	%	> 0,5%
Niveau de protection	-	Chambre à gaz scellée IP65, salle de contrôle IP4X
Dimensions (L × W × H)	mm	600 ((min) × 1700 × 2450

Spécifications de la classe 12 kV

Nom de l'article	Unité	Données
Voltage nominal	KV	12
Courant nominal	Une	630, 1250, 2000, 2500
Fréquence nominale	Hz	50/60
Fréquence de puissance nominale résister à la tension	KV	45 (phase à phase/terre), 48 (entre les dégagements)
Intensité nominale de la foudre résiste à la tension	KV	75 (phase à phase/terre), 85 (entre les dégagements)
Fréquence de puissance résister à la tension du circuit de commande auxiliaire	V	2000
Courant de rupture de court-circuit nominal	KA	20- Je ne sais pas.5
Courant de courtoisie nominal	KA	63, 80, 100
Temps de résistance à court courant	KA/s	25/4, 31.5/4, 40/4
Résistance au courant de pointe nominale	KA	63, 80, 100
Niveau de protection	-	Pour les véhicules à moteur à commande électrique, la valeur de l'indicateur de freinage doit être supérieure à:
Résistance du circuit principal	Pour les	< 250
Pression nominale du gaz SF6 (20°C)	MPa	0.045
Pression minimale du gaz SF6 (20°C)	MPa	0.03
Taux annuel de perte de gaz SF6	%	< 1
Voltage nominal du circuit de commande auxiliaire	V	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Dimensions (W × D × H)	mm	500 × 1000 × 1850
